DIAGRAMA DE PULSADORES DE CONTACTORES

DIAGRAMA DE PULSADORES DE CONTACTORES

PULSADORES DE CONTACTORES

PULSADORES DE CONTACTORES

Las estaciones de botones son parte solo del  circuito de control,

Lo más común es que se utilice  una sola estación que contengan un botón de arranque (normalmente abierto) y un botón de paro (normalmente cerrado),

las estaciones de botones comunes también pueden alojar hasta 3 botones pulsadores, mas de tres buscaríamos cajas de otras dimensiones.

RELE TÉRMICO

RELE TÉRMICO

SIMBOLOGIA DE UN RELE TÉRMICO

SIMBOLOGIA DE UN RELE TÉRMICO

PARTES DE UN RELE TÉRMICO

PARTES DE UN RELE TÉRMICO

RELE TÉRMICO

RELE TÉRMICO

Los relés térmicos son los aparatos más utilizados para proteger los motores contra las sobrecargas débiles y prolongadas. Se pueden utilizar en corriente alterna o continua.¹​ Este dispositivo de protección garantiza:

• optimizar la durabilidad de los motores, impidiendo que funcionen en condiciones de calentamiento anómalas.
• la continuidad de explotación de las máquinas o las instalaciones evitando paradas imprevistas.
• volver a arrancar después de un disparo con la mayor rapidez y las mejores condiciones de seguridad posibles para los equipos y las personas.
•

CONTACTORES

CONTACTORES

SIMBOLOGIA DE UN CONTACTOR

SIMBOLOGIA DE UN CONTACTOR

PARTES DE UN CONTACTOR

PARTES DE UN CONTACTOR

CONTACTORES

CONTACTORES

Un contactor es un componente electromecánico que tiene por objetivo establecer o interrumpir el paso de corriente, ya sea en el circuito de potencia o en el circuito de mando, tan pronto se dé tensión a la bobina (en el caso de contactores instantáneos). Un contactor es un dispositivo con capacidad de cortar la corriente eléctrica de un receptor o instalación, con la posibilidad de ser accionado a distancia, que tiene dos posiciones de funcionamiento: una encendido y otra apagado, cuando no recibe acción alguna por parte del circuito de mando, y otra inestable, cuando actúa dicha acción. Este tipo de funcionamiento se llama de "todo o nada". En los esquemas eléctricos, su simbología se establece con las letras KM seguidas de un número de orden

1.

QUE ES UNA BOBINA

BOBINA

es la medida  de la oposición a un cambio  de corriente  de un inductor  o bovina  que almacena  energía  en  presencia de un campo magnético  y se define como la relación  entre flujo magnético y la intensidad  de corriente  eléctrica  que circula por la bobina  y  el numero de voltios  de el devanado

VALOR EFICAZ

VALOR EFICAZ

se denomina valor eficaz  al valor cuadrático medio de una magnitud eléctrica . el valor

eficaz se utiliza  especialmente para estudiar  las formas de ondas  periódicas, a pesar de ser aplicable  a todas las formas de onda constate o  no en ocasiones  se denomina  con el  extranjerismo RMS

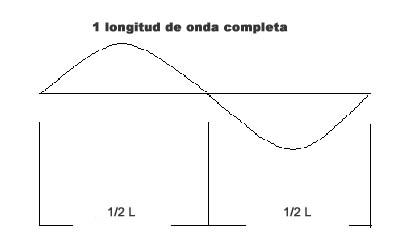

LONGITUD DE ONDA

LONGITUD DE  ONDA

Es la distancia que recorre la onda en el tiempo de un periodo viajando a la Velocidad de la luz 300.000 Km/seg. Es evidente que si aumenta la frecuencia la longitud de onda debe disminuir ya que en el mismo tiempo deben entrar mayor cantidad de ciclos en consecuencia el periodo será de un tiempo más pequeño. La longitud de onda se calcula de la siguiente manera:

l= velocidad de la luz /frecuencia y se da en metros

Por ejemplo, para una frecuencia de 3.650 KHz su longitud será:

l = 300.000/3.650= 82,19 m

CORRIENTE ALTERNA Y CONTINUA

PERIODO

PERIODO

 tiempo necesario para que un ciclo se repita . se mide  en segundos  y se representa  con la letra p.

 frecuencia y  periodo son valores inverso:

                                                                  T =1/f f =1/T



FRECUENCIA

FRECUENCIA

la frecuencia es el numero  de ciclos que se producen en un segundo . su unidad  de medida  es el HERTZ

( HZ )  que equibale a un  ciclo por segundo se representa con la letra f

CORRIENTE ALTERNA

CORRIENTE ALTERNA

la corriente alterna  es aquel  tipo de corriente alterna  que se caracteriza  por que la magnitud y la dirección presentan una variación  de tipo ciclo

características de un rele

CARACTERÍSTICAS DE UN RELE

Las características generales de cualquier relé son: El aislamiento entre los terminales de entrada y de salida. Posibilidad de soportar sobrecargas, tanto en el circuito de entrada como en el de salida.

SÍMBOLO DE UN RELE

SÍMBOLO DE UN RELE

que es un rele

QUE ES UN RELE

es un dispositivo electromagnético. Funciona como un interruptor controlado por un circuito eléctrico en el que, por medio de una bobina y un electroimán, se acciona un juego de uno o varios contactos que permiten abrir o cerrar otros circuitos eléctricos independientes.



INPUREZAS DONADORAS

IMPUREZAS DONADORAS

Semiconductores extrínsecos. Es el que está impurificado con impurezas "Donadoras", que sonimpurezas pentavalentes. Como los electrones superan a los huecos en un semiconductor tipo n, reciben el nombre de "portadores mayoritarios", mientras que a los huecos se les denomina "portadores minoritarios".

CRISTAL INTRICETO

CRISTAL INTRINCETO

Semiconductores intrínsecos. Es un semiconductor puro. A temperatura ambiente se comporta como un aislante porque solo tiene unos pocos electrones libres y huecos debidos a la energía térmica. En un semiconductor intrínseco también hay flujos de electrones y huecos, aunque la corriente total resultante sea cero

que es un diodo

DIDODO

Un diodo es una válvula electrónica que cuenta con un ánodo frío y un cátodo caldeado y cuyo uso se encuentra destinado a la rectificación de la corriente y a aparatos electrónicos.

definicion de ohmios

DEFINICION DE OHMIO:Se define a un ohmio como la resistencia eléctrica que existe entre dos puntos de un conductor, cuando una diferencia de potencial constante de 1 voltio aplicada entre estos dos puntos, produce, en dicho conductor, una corriente de intensidad de 1 amperio (cuando no haya fuerza electromotriz en el conductor)

definición voltaje

definicion de voltaje;define al voltaje como la cantidad de voltios que actúan en un aparato o en un sistema eléctrico. De esta forma, el voltaje, que también es conocido como tensión o diferencia de potencial, es la presión que una fuente de suministro de energía eléctrica o fuerza electromotriz ejerce sobre las cargas eléctricas o electrones en un circuito eléctrico cerrado. De esta forma, se establece el flujo de una corriente eléctrica.



DEFINICIONES ELÉCTRICAS

DEFINICIÓN DE CORRIENTE ; es el flujo de carga eléctrica por unidad de tiempo que recorre un material.¹ Se debe al movimiento de las cargas (normalmente electrones) en el interior del material. En el Sistema Internacional de Unidades se expresa en C/s (culombios sobre segundo), unidad que se denomina amperio. Una corriente eléctrica, puesto que se trata de un movimiento de cargas, produce un campo magnético, un fenómeno que puede aprovecharse en el electroimán.
